Рельсовая машина визуального контроля

Описание продукции Серия QX-A201 Области применения Мобильные телефоны, компьютеры, планшеты, цифровые зеркальные фотоаппараты, камеры, контроль штрих-кодов Основные функции Контроль состояния затяжки винтов: неплотная затяжка, наличие, наклон, срыв шлица Контроль компонентов м...

Отправить заявку



Описание

маркер

Описание продукции

Серия QX-A201

Области применения

Мобильные телефоны, компьютеры, планшеты, цифровые зеркальные фотоаппараты, камеры, контроль штрих-кодов

Основные функции

Контроль состояния затяжки винтов: неплотная затяжка, наличие, наклон, срыв шлица

Контроль компонентов материнской платы: BTB, пружинные контакты, положение SMD-компонентов, отсутствие и др.

Сканирование штрих-кода, привязка к основному коду, привязка нескольких номеров материалов, идентификация соответствующего производственного наряда и линии для материала

Контроль клеевого шва: ширина, высота, отсутствие соединения

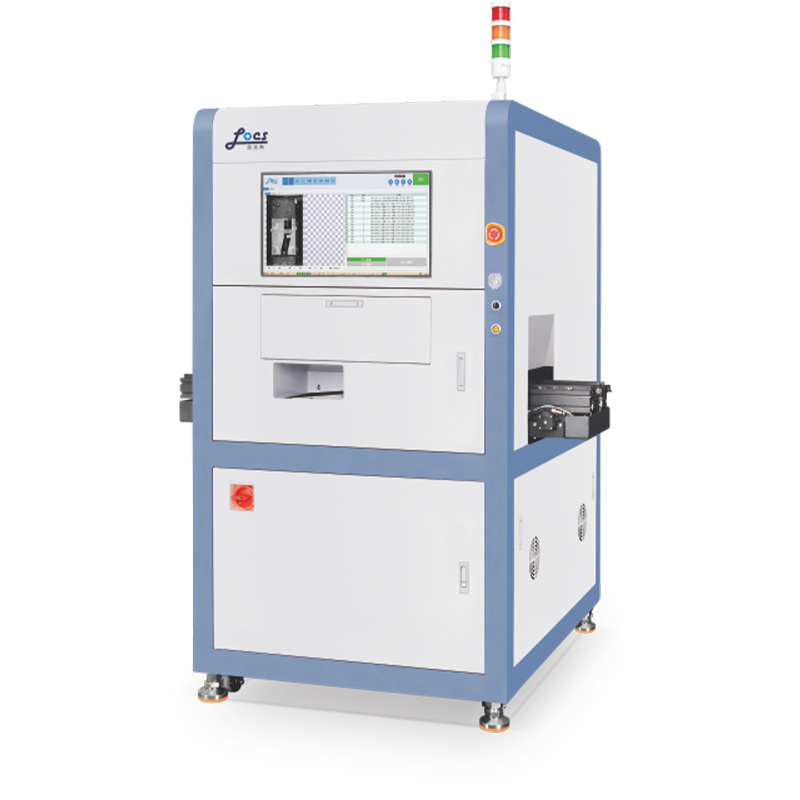

Рельсовая машина визуального контроля (1)

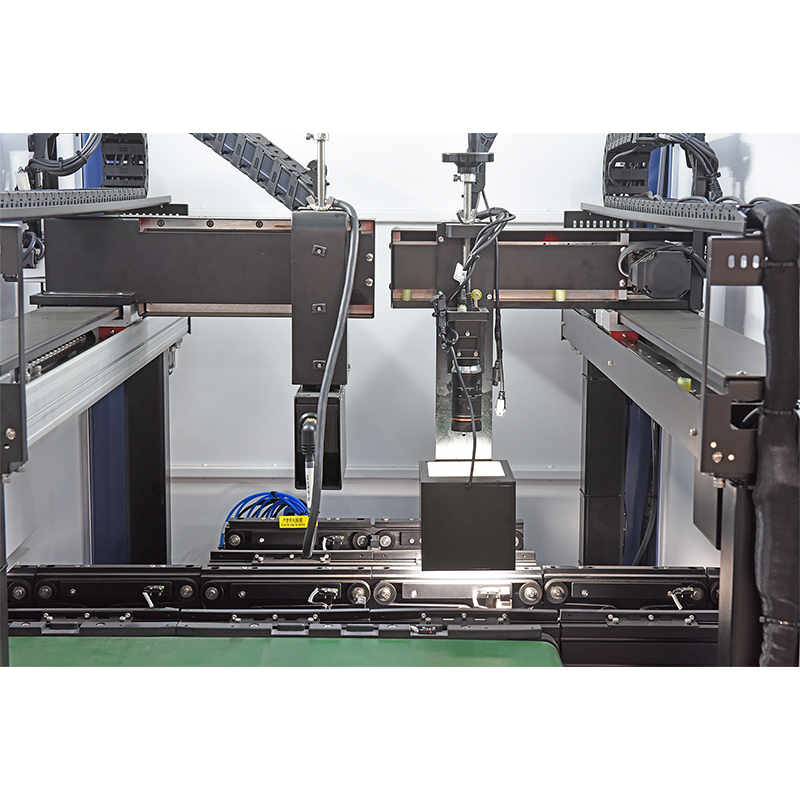

Рельсовая машина визуального контроля (2)

Основные параметры

Габариты машины (ДШВ): 1200*900*1650 мм

Описание направляющих: диапазон регулировки 50–300 мм; направляющая 1 фиксированная, направляющие 2, 3, 4 регулируемые, минимальное расстояние между направляющими 2 и 3 составляет 100 мм
Подача по одной направляющей, вывод по одной направляющей, подача слева и выход справа, высота встроенной двойной направляющей: 950±50 мм

Нагрузка на направляющую: <3 кг

Точность 3D-камеры: 5 мкм

Точность 2D-камеры: 3–14 мкм (опционально)

Операционная система: Windows 10

Система управления: IPC + промышленная CCD + 3D-камера линейного сканирования + плата управления движением

Способ программирования: обучение по координатам CCD + импорт координат из CAD + обучение

Эффективность контроля: 2D-камера 500 мс/FOV, 3D-камера 50 мм/с

Диапазон визуального контроля: 2D FOV 120*80 мм, ширина 3D-сканирования 80 мм

Интерфейс оператора: 14-дюймовый LCD-дисплей + клавиатура + мышь

Коммуникационные интерфейсы: RJ45, RS485, RS232, SMEMA

Электропитание: AC 220 В, 50 Гц, ≤1,5 кВт

Источник сжатого воздуха: 0,4–0,7 МПа
