Описание продукции Серия QX-5137SS Области применения Мобильные телефоны, цифровые зеркальные фотоаппараты, компьютеры, наушники, планшеты, калькуляторы Основные функции Поточная модель с возможностью работы в составе линии; винты, расположенные под углом на изделии, не требуют автономной ...
Описание
маркер
Описание продукции

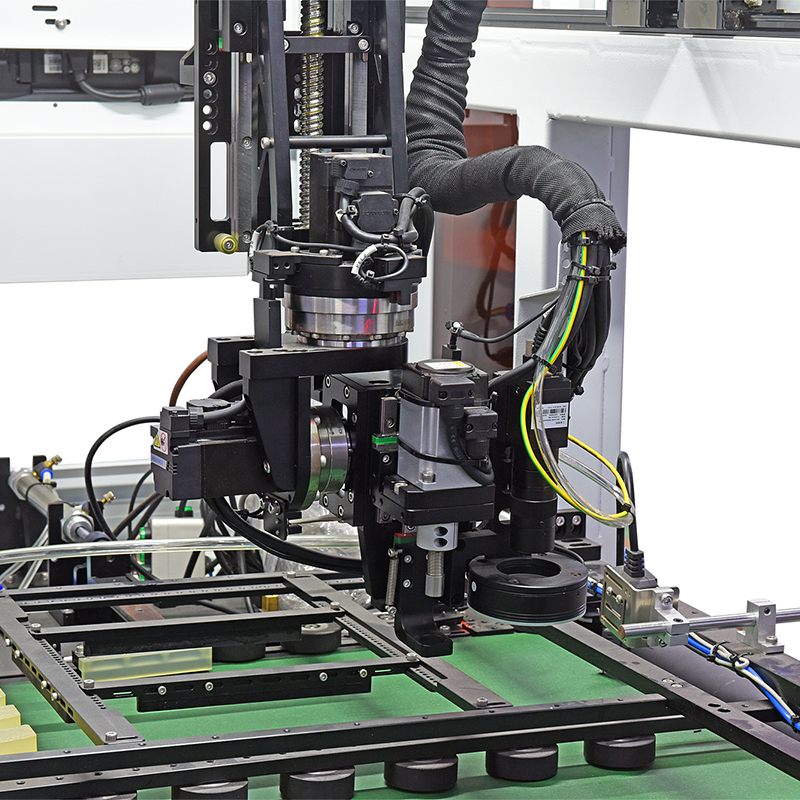

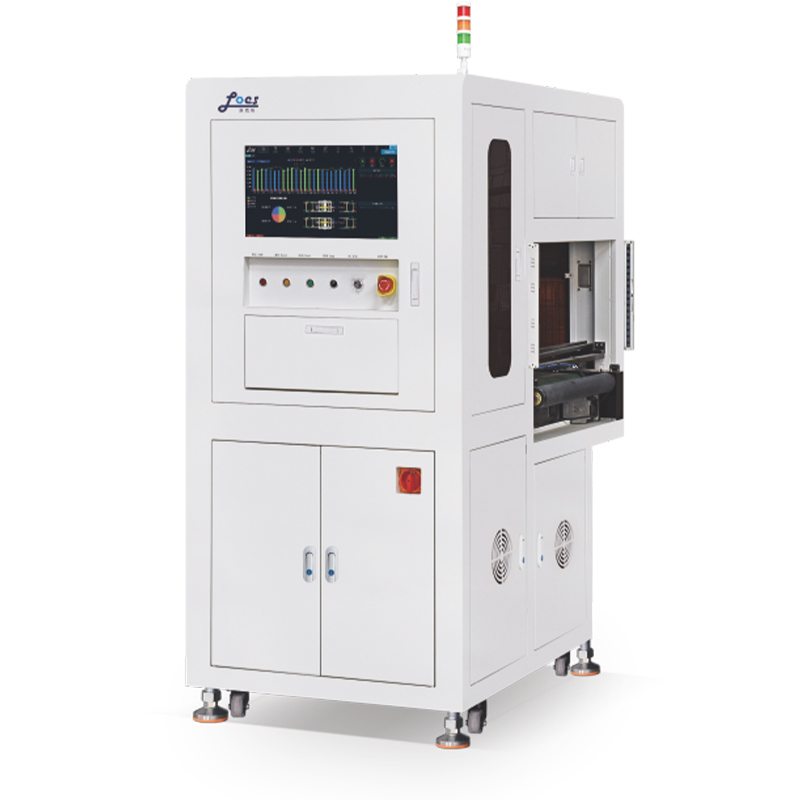

Серия QX-5137SS
Области применения
Мобильные телефоны, цифровые зеркальные фотоаппараты, компьютеры, наушники, планшеты, калькуляторы
Основные функции
Поточная модель с возможностью работы в составе линии; винты, расположенные под углом на изделии, не требуют автономной обработки
Оснащена осями AB, позволяет выполнять затяжку относительно базовой плоскости с поворотом оси R на 180° и оси U в диапазоне 45°–90° по наклонной поверхности
Система визуального позиционирования CCD, система контроля затяжки винтов
CCD-ассистирование при обучении координатам точек завинчивания
CCD-отбраковка дефектных отверстий под винты
Система управления на базе IPC, визуальное программирование, неограниченное сохранение данных
Интеллектуальная электрическая отвёртка, произвольная настройка крутящего момента и скорости вращения, мониторинг формы сигнала крутящего момента и значения крутящего момента
Контроль высоты выступания винта, автоматическая запись координат выступания
Интеллектуальное чтение CAD-чертежей изделия, генерация координат
Интеллектуальная функция контроля: обнаружение пропуска затяжки, неплотной затяжки, срыва резьбы
Возможность подключения к локальной сети, доступ к MES-системе, IoT, SCADA и другим системам сбора данных
Основные параметры
Габариты машины (ДШВ): 800*1400*1800 мм
Диапазон завинчивания (XYZ): 500*370*150 мм
Точность CCD: ±0,01 мм
Операционная система: Windows 10
Система управления: IPC + промышленная CCD + высокопроизводительная плата управления движением
Система электрической отвёртки: интеллектуальная электрическая отвёртка, крутящий момент настраивается и контролируется
Способ программирования: обучение по координатам CCD + импорт координат из CAD + ручное обучение
Эффективность завинчивания: 1,5–2,0 с/винт, в зависимости от спецификации винта
Интерфейс оператора: 14-дюймовый LCD-дисплей + клавиатура + мышь
Электропитание: AC 220 В, 50 Гц
Источник сжатого воздуха: 0,4–0,7 МПа
