Описание продукции Серия QX-L5060 Области применения Автомобильная электроника, планшетные компьютеры, ноутбуки, центральные дисплеи, светодиодные LED-лампы, системы контроля доступа Основные функции Одноголовочная однорельсовая поточная портальная конструкция / консольная конс...
Описание
маркер
Описание продукции

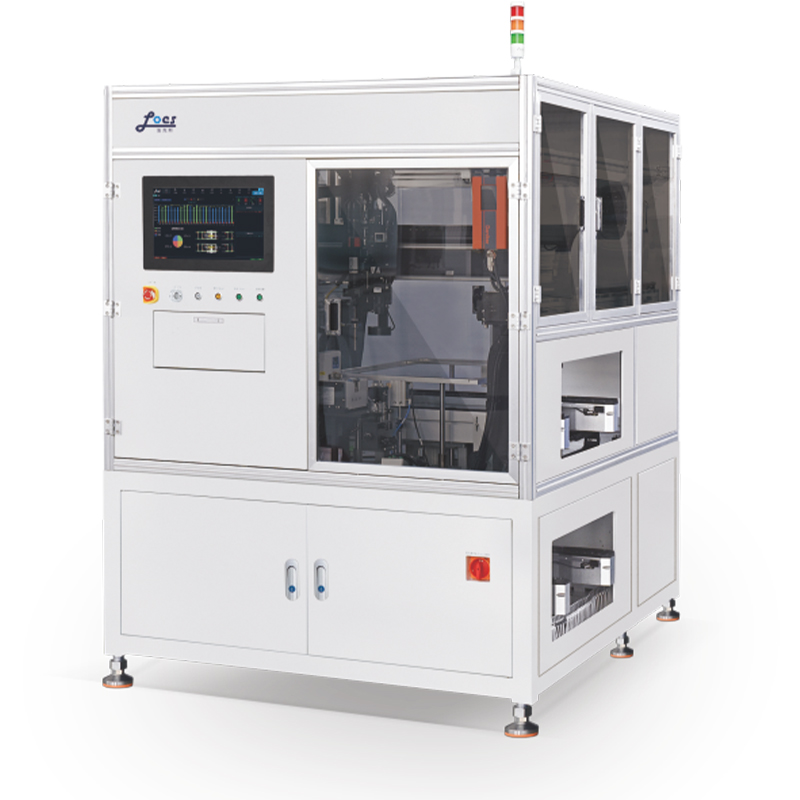

Серия QX-L5060
Области применения
Автомобильная электроника, планшетные компьютеры, ноутбуки, центральные дисплеи, светодиодные LED-лампы, системы контроля доступа
Основные функции

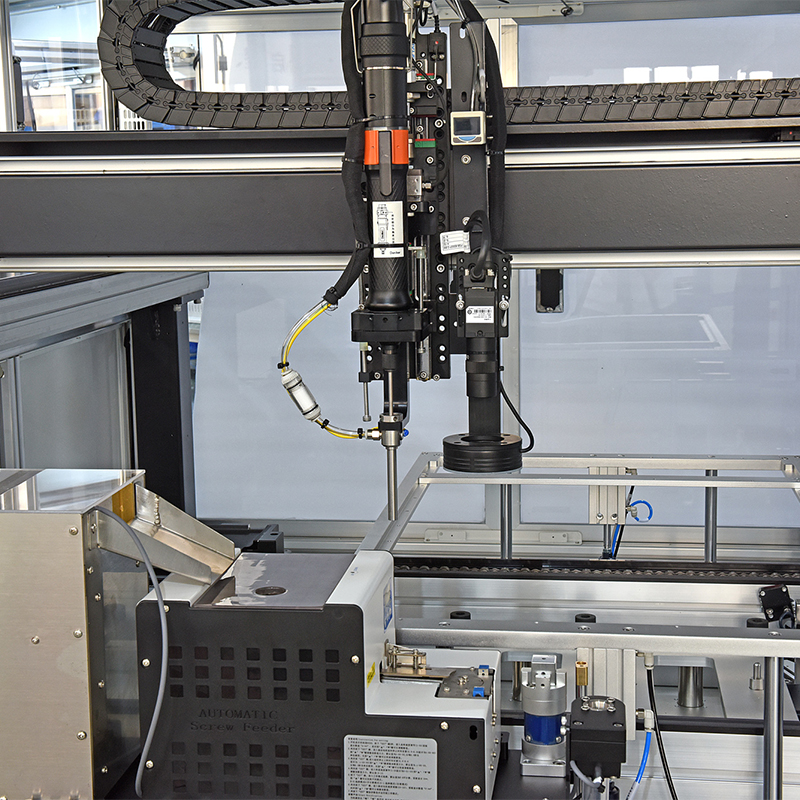

Одноголовочная однорельсовая поточная портальная конструкция / консольная конструкция
Поддержка подачи изделия слева и выхода справа
Система визуального позиционирования CCD, система контроля затяжки винтов
Функция контроля давления при захвате и установке
Функция лазерного контроля плоскостности сборки
CCD-ассистирование при обучении координатам точек завинчивания
CCD-отбраковка дефектных отверстий под винты
Система управления на базе IPC, визуальное программирование, неограниченное сохранение данных
Интеллектуальная электрическая отвёртка, произвольная настройка крутящего момента и скорости вращения, мониторинг формы сигнала крутящего момента и значения крутящего момента
Контроль высоты выступания винта, автоматическая запись координат выступания, функция исправления выступания и повторной затяжки при выступании
Интеллектуальное чтение CAD-чертежей изделия, генерация координат
Обнаружение пропуска затяжки, неплотной затяжки, срыва резьбы
Функция автоматической подачи с Tray-поддона, сброса бракованных деталей, сигнализация о нехватке материала
Функция завинчивания и сборки дисплейных модулей PCBA или кронштейнов
Возможность подключения к локальной сети, доступ к MES-системе, IoT, SCADA и другим системам сбора данных
Основные параметры
Габариты машины (ДШВ): 1400*1700*2000 мм
Диапазон завинчивания (XYZ): 400*600*150 мм
Точность CCD: ±0,01 мм
Операционная система: Windows 10
Система управления: IPC + промышленная CCD + высокопроизводительная плата управления движением
Система электрической отвёртки: интеллектуальная электрическая отвёртка, крутящий момент настраивается и контролируется
Способ программирования: обучение по координатам CCD + импорт координат из CAD + ручное обучение
Эффективность завинчивания: 2,5–4,0 с/винт, в зависимости от спецификации винта
Способ подачи: вакуумный захват
Интерфейс оператора: 14-дюймовый LCD-дисплей + клавиатура + мышь
Электропитание: AC 220 В, 50 Гц
Источник сжатого воздуха: 0,4–0,7 МПа
